Paletyzatory kartezjańskie
Paletyzatory kartezjańskie
Paletyzatory serii PK służą do układania worków z warzywami oraz materiałami sypkimi na paletach. Urządzenia do warzyw standardowo wyposażone są w układ komory formującej który pozwala utrzymać zadany i systematyczny kształt całej układanej palety.
Modele PK-4 oraz PK-6 są w pełni automatycznym systemem paletyzacji. Proces paletyzacji rozpoczyna się od podania pustej palety z magazynu palet do paletyzatora. Następnie paletyzator układa worki na palecie, a po zakończeniu układania paleta z towarem transportowana jest do owijarki. Owijarka pracuje w cyklu automatycznym rozpoczynając i kończąc owijanie bez udziału operatora. Po owinięciu palety siatką lub folią, paleta transportowana jest w miejsce buforowania skąd może zostać pobrana przez operatora. Rozwiązanie w pełni automatyczne ogranicza ilość osób niezbędnych do przygotowania gotowych palet z produktem.
Model PK-2 jest urządzeniem w którym podanie pustej palety oraz odbiór palety zapełnionej odbywa się manualnie.
Specyfikacja
PK-2 | PK-4 | PK-6 | |
---|---|---|---|
Główne przeznaczenie | Materiały sypkie, warzywa | ||
Zakres worków | do 30 kg | ||
Wydajność | do 14 cykli / min | do 15 cykli / min | do 23 cykli / min |
do 23 worków na minutę dla worków 4 kg oraz 5kg* | do 26 worków na minutę dla worków 4 kg oraz 5kg* | do 35 worków na minutę dla worków 4 kg oraz 5kg* | |
Typ worków | raszlowe, jutowe, foliowe, papierowe, tkany polipropylen i inne podobne | ||
Maksymalny wymiar worka | 600x1100x300 mm | ||
Typ obsługiwanych palet | euro (1200x800mm), przemysłowe (1200x1000mm) | ||
Wysokość układania | do 2000 mm wraz z paletą | ||
Komora formująca | Tak | Tak | Tak |
Nie, jako opcja | Nie, jako opcja | Nie, jako opcja | |
Pojemność magazynu palet | 1 paleta | 13 palet | 13 palet |
Automatyczny wjazd oraz wyjazd palety | Nie | Tak | Tak |
Przyłącze elektryczne | 3x400 VAC (N) PE 50 Hz | ||
9,0 kW | od 16kW; zależnie od konfiguracji | od 19kW; zależnie od konfiguracji | |
Przyłącze pneumatyczne | 3/4"; min. 6 Bar | ||
50 NL/min. | od 60 NL/min.; zależnie od konfiguracji | od 60 NL/min.; zależnie od konfiguracji | |
Warunki otoczenia | od -5 do 40 st. Celsjusza |
- Dla podwójnego układania worków w jednym cyklu pracy wraz z układem buforującym worki przed paletyzatorem
Wyposażenie standarowe
- PK-2:
- Paletyzator wraz z przenośnikiem podającym worki do głowicy obrotowej
- Układ podający jedną pustą paletę do paletyzatora
- Podest serwisowy
- PK-4, PK-6:
- Paletyzator wraz z przenośnikiem podającym worki do głowicy obrotowej
- Automatyczny magazyn palet
- Przenośnik rolkowy podający puste palety do paletyzatora
- Przenośnik rolkowy transportujący zapełnione palety do owijarki palet
- Automatyczna owijarka palet z zakładaniem folii lub siatki
- Przenośnik rolkowy buforujący zapełnione palety
- Układ podestów serwisowych
Wyposażenie opcjonalne
- PK-2:
- Układ przenośników podających worki do paletyzatora dostosowany do konkretnych wymagań
- Układ formowania worków
- PK-4, PK-6:
- Układ przenośników podających worki do paletyzatora dostosowany do konkretnych wymagań
- Układ formowania worków
- Układ przenośników buforujący worki przed paletyzatorem
- Układ podestów serwisowych dostosowany do konkretnych wymagań
Zastosowanie rozwiązania
- Głowica układająca
- System centrowania worków pozwalający na układanie szerokiego zakresu typów worków
- Układanie worków w orientacji zdefiniowanej przez użytkownika
- Komora formująca
- Formowanie palety od pierwszej do ostatniej warstwy
- Regulowane rozmiary komory pozwalające na dostosowanie do wymiaru palety oraz konkretnego typu worka

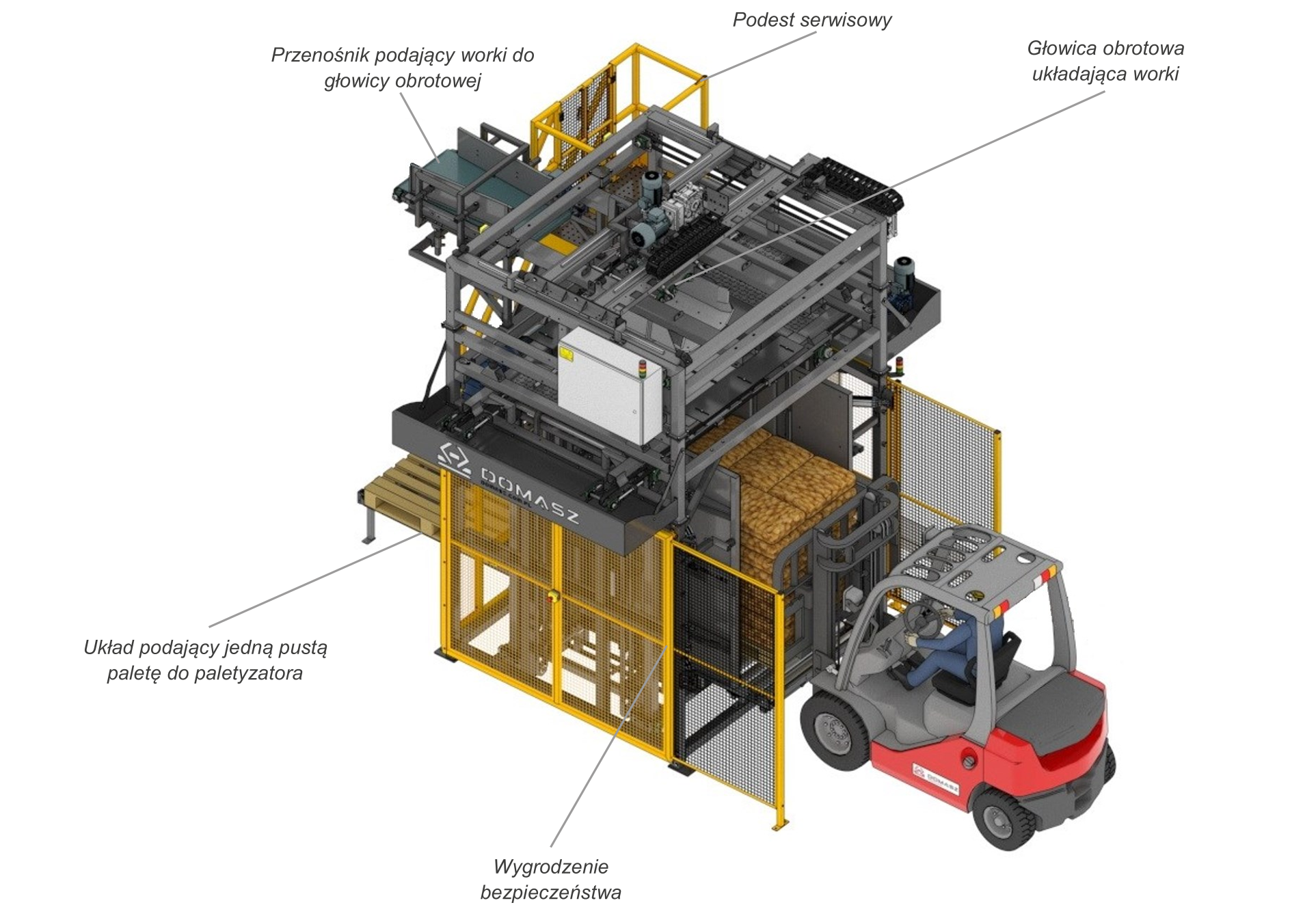

Budowa PK-2

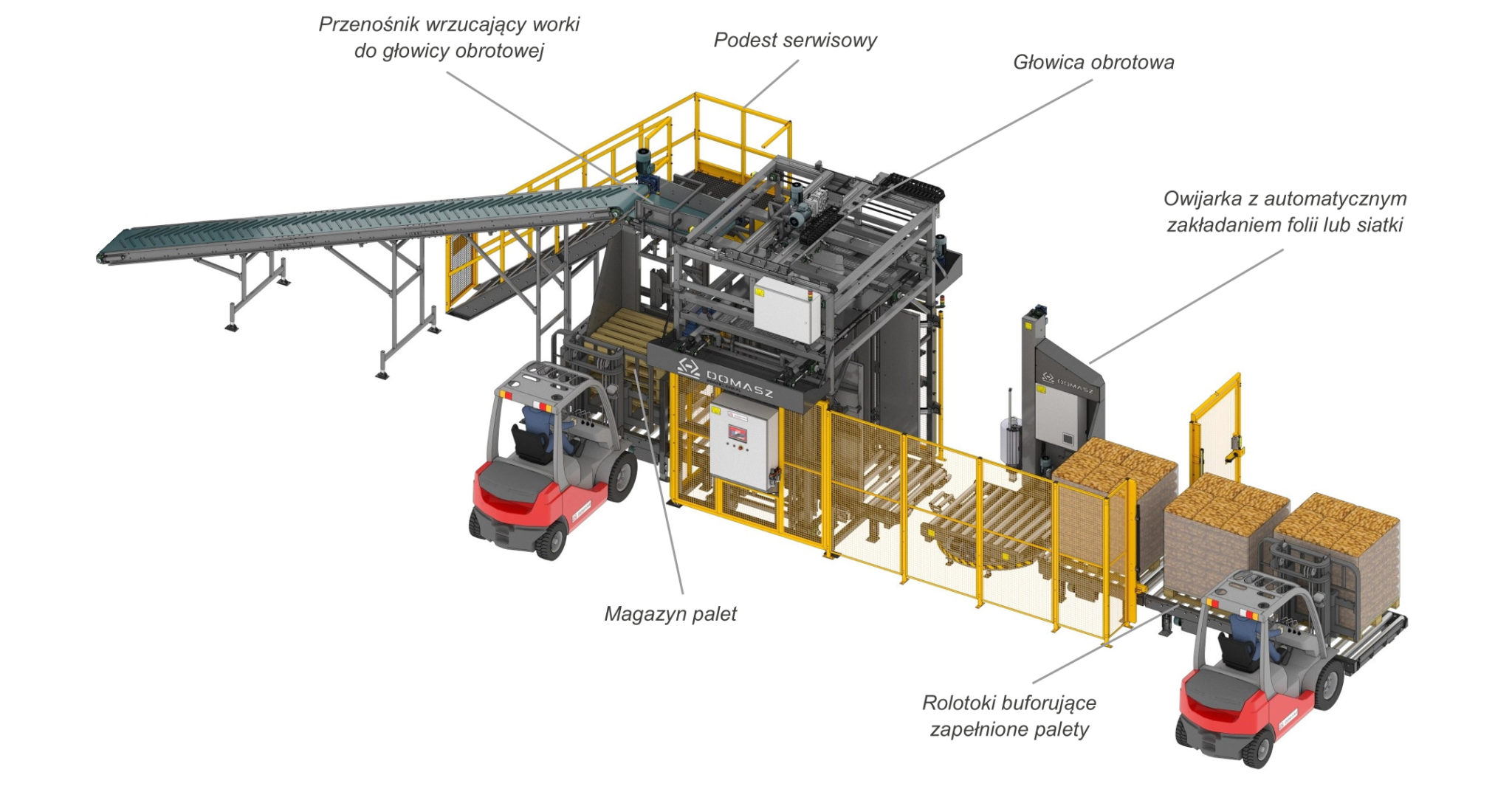

Typowa konfiguracja podstawowa PK-4
Typowa konfiguracja podstawowa PK-6

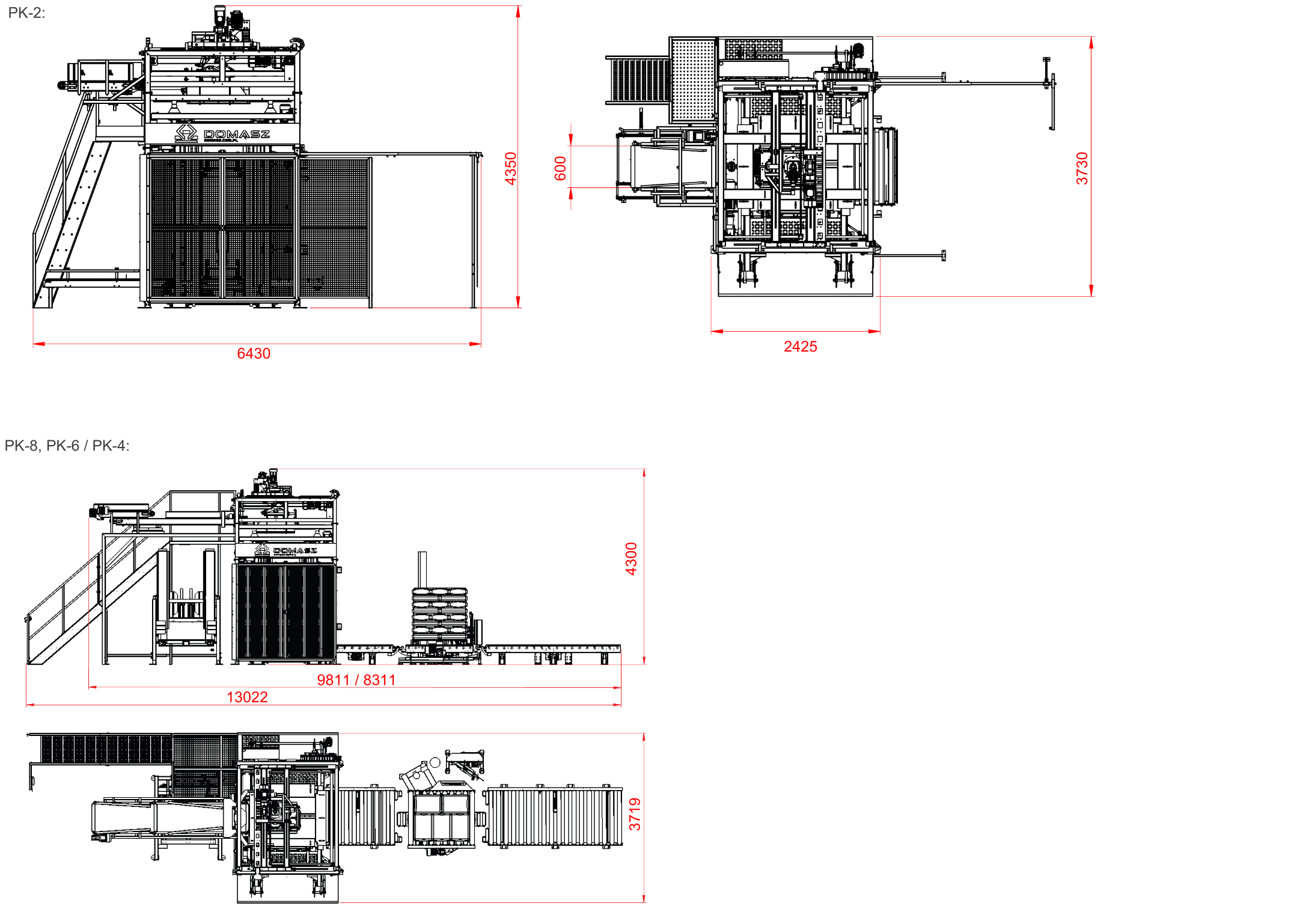

Wymiary zewnętrzne
Realizacje
